由于抱索器的拆裝十分耗時,要考慮在不拆抱索器的情況實現檢測。根據這一要求設計的傳感器安裝機構原理圖如圖1所示。上探頭與下探頭通過鉸鏈連接在一起,當抱索器通過傳感器時,將撐開傳感器上、下兩探頭體使得它們可以順利通過抱索器。

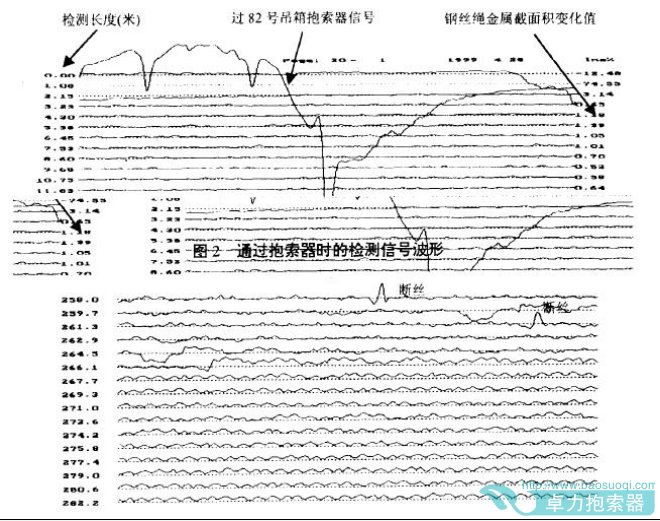

圖2為蘇仙嶺索道采集到的鋼絲繩檢測信號波形??梢钥闯觯?dāng)檢測傳感器通過抱索器時,檢測信號在波形上表現為突變信號。突變信號沿鋼絲繩軸向分布的長度為抱索器和2倍的檢測傳感器長度的總和,因而,這段長度的鋼絲繩將無法檢測而成為檢測的盲區。然而,抱索器固定處的鋼絲繩易于產生疲勞破壞,為了防止該區段鋼絲繩先期折斷,必須定期移動抱索器的固定位置。在不拆抱索器的情況對鋼絲繩進行檢測,為了防止漏檢,必須對整根鋼絲繩進行兩次檢測,第一次檢測檢測后,將抱索器相對于原安裝位置移動一段距離后安裝,露出抱索器覆蓋了的鋼絲繩段,進行第二次檢測。根據這一要求,安裝有固定抱索器的鋼絲繩,其檢測的時間最好安排在每次移抱索器前后進行,以可以減少勞動強度。對于該形式的索道鋼絲繩檢測,有兩種檢測方法,一種方法是采用普通鋼絲繩檢測傳感器,當遇到吊廂時,可停住索道,拆下傳感器跳過抱索器安裝在吊廂的另一側再運行索道進行檢測。由于吊廂數量不多,移動傳感器的工作量不是很大,檢測花費的輔助時間較少。
另一種檢測方法如上述第3節的檢測方法,這樣可以減少拆裝傳感器時間,提高檢測效率。但由于該類型索道的抱索器與固定抱索器有所不同,在進行傳感器結構設計時要注意這一點。不管采取何種檢測方法,與固定抱索器索道鋼絲繩檢測一樣,要在吊廂組移動前后,分別進行一次檢測,以保證整鋼的無漏檢測。圖3是杭州北高峰索道檢測的信號波形。
